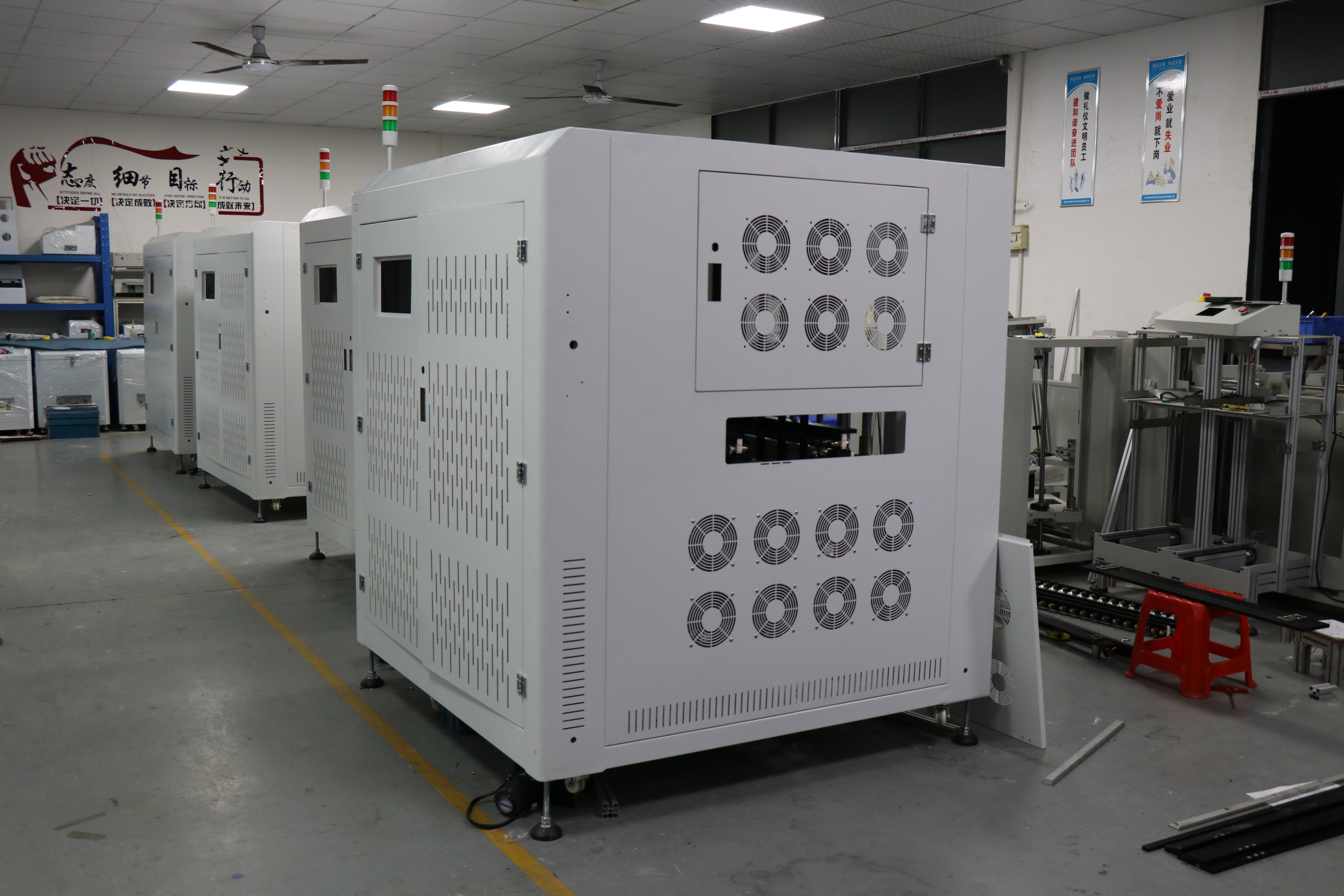

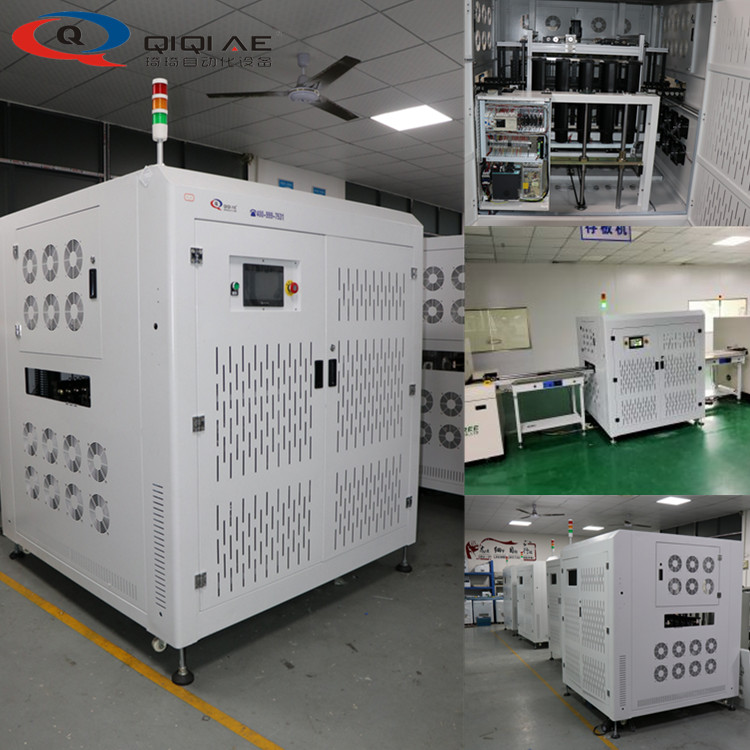

爐后冷卻緩存機型號：QQHC-680-HE

冷卻方式：采用自然風冷；四周配方形風扇，升降區內配有7臺橫流風機；冷卻時間可調節；可確保出板溫度低至400C；

外型尺寸：(L)1500*(W)1500*(H)1750mm

緩存數量：20片（原器件高度超高時，可設二層或三層為一步距）；

外型結構:全鈑金外架，內部升降為鋁型材筐架+鋁板機加工件拼裝,封板噴涂處理,顏色為電腦白；

過板尺寸：（L*W）50*50~（L* W）1200*350mm * 厚度小于5mm（載板長度方向為本機的長度方向)

產品重量:≤5KG/個；

電源:220V/AC/50-60HZ,壓縮空氣：5~6Kg/cm2

固定邊：前固定，傳送方向：左至右或右至左（選配定制）；

傳送高度：900±20mm；

適應PCB或治具邊緣承托元件到邊距：5MM；

升降步距選擇：1-3層（25 mm步距）；

傳輸帶：采用獨立滾輪式結構；鏈條傳動；

主要功能：先進先出，后進先出及PASS直通功能。存板后到出板層位待機。

升降為滾珠絲桿；電機為步進電機；

運輸采用高精密步進電機運輸。

升降動力：帶剎車雷賽步進電機；

寬窄調節：4條滾珠絲桿手搖調節；

設備節拍：進板→緩存區→緩存出板；總計22秒之內（一個節拍），傳輸速度：1-15米/分鐘；

環境溫度：≦400C，工作臺承受溫度≦1000C；

PLC：采用原裝進口三菱PLC+7寸威倫人機觸摸屏操作界面，操作和設定參數十分方便。

位置檢測：采用歐姆龍光電傳感器；

電器制作全部符合國家電氣規范；控制與動力:光電感應器感應，帶剎車步進馬達升降，可編程控制器(PLC)觸摸屏控制,,有故障顯示功能，維修方便。絲桿調節；標準(SMEMA)聯機信號，可與其它設備在線連接。

規格齊全，可根據客戶要求定做！

型號	QQHC-680
外形尺寸	L1500W1500H1750mm
冷卻方式	采用自然風冷；四周配方形風扇，升降區內配有7臺橫流風機；冷卻時間可調節；可確保出板溫度低至40⁰C；
外型結構:	全鈑金外架，內部升降為鋁型材筐架+鋁板機加工件拼裝,封板噴涂處理,顏色為電腦白；
電路板尺寸	5050~1200350mm
固定邊	前固定
傳輸帶	采用獨立滾輪式結構；鏈條傳動
產品重量	≤5KG/個
電路板容量	20pcs
重量	Approx. 150kg
循環時間	Approx.10s
步距選擇	20mm步距或用戶指定
PCB運輸方向	左→右或右→左（選配）
PCB運輸高度	900±20mm(或用戶指定)
電源	AC 110/220V，1P
電負荷	MAX:250VA
氣壓及氣流量	4~6bar，MAX:15 L/min
